全球应用市场分布
增长驱动因素
音频变压器技术难点
一 、频率响应与失真控制
音频变压器的频率响应和失真控制直接决定音质还原能力,是音频系统设计的核心挑战
低频衰减(<100Hz):
原因:初级绕组电感量不足,导致低频信号磁化电流增大,磁芯接近饱和
解决方案:
选择高磁导率(μ)磁芯(如纳米晶合金μ>50,000)
增加绕组匝数(N↑ → 电感量L↑)
采用分层分段绕制,减少漏感
高频衰减(>10kHz):
原因:绕组分布电容与漏感形成LC谐振,高频信号被旁路
解决方案:
蜂房式绕组:交错绕线降低层间电容(分布电容可减少30%-50%)
磁芯截面积优化:减小磁路长度以提升截止频率
谐波失真(THD):
来源:磁芯非线性(B-H曲线弯曲区工作)、直流偏磁
对策:
选择高饱和磁通密度材料(如铁硅铝≈1.2T)
加入气隙(降低有效磁导率,扩展线性区)
相位失真:
来源:绕组电感与分布电容引起的群延迟差异
解决方案:
控制绕组的Q值,通常目标Q值在1-3之间
使用对称双绕组结构(如双线并绕),平衡寄生参数
频响测试:
使用APx555音频分析仪,输入扫频信号(20Hz-100kHz),记录衰减-频率曲线
合格标准:在目标频段内波动≤±1dB(Hi-Fi级要求)
失真测试:
输入1kHz正弦波,额定功率下测量THD+N(总谐波失真+噪声)
典型值:消费级<1%,Hi-Fi级<0.1%
二、阻抗匹配精度
阻抗匹配误差超过±10%将导致信号反射(驻波比VSWR>1.22),严重影响传输效率
理想匹配条件:
(源阻抗),(负载阻抗)
变压器匝数比:(为初级阻抗,为次级阻抗)
实际偏差因素:
绕组电阻消耗信号功率
漏感在高频下形成感抗
低频匹配(<1kHz):
优先保证匝数比准确,选用低损耗铜线(如OFC无氧铜)
示例:将600Ω麦克风输出匹配到10kΩ前置放大器输入,需匝数比
高频匹配(>10kHz):
需补偿寄生参数影响,可并联电容抵消漏感
网络分析仪法:
测量S参数(S11/S21),调整匝数比使S11<-20dB(反射功率<1%)
实际负载测试:
接入真实负载(如功放+扬声器),用示波器观察信号波形是否畸变
三、电磁干扰(EMI)抑制
EMI会引入可闻噪声(如“嗡嗡”声),在医疗和工业场景中可能导致设备误动作
传导干扰:
高频开关电源噪声通过电源线耦合(频段:150kHz-30MHz)
辐射干扰:
变压器漏磁在空间中形成交变磁场
磁屏蔽:
三层屏蔽结构:
内层:铜箔(≥0.1mm)屏蔽电场
中层:高磁导率合金(如Mu-metal)导引漏磁
外层:铁氧体磁环吸收残余高频噪声
绕组优化:
双线并绕:使初级和次级电流产生的磁场相互抵消,共模抑制比(CMRR)提升至60dB以上
静电屏蔽层:在初、次级间插入铜箔并单点接地,可降低分布电容耦合噪声50%-70%
3.关键测试标准
CISPR 32辐射发射测试
在电波暗室中测量30MHz-1GHz频段,需低于限值线(如Class B设备≤40dB
μV/m)
IEC 61000-4-6传导抗扰度:
注入150kHz-80MHz干扰信号,设备输出信比(SNR)下降需<3dB
音频变压器的主要参数
1.额定功率(Power Rating)/瓦特(W)
2.频率响应(Frequency Response)/赫兹(Hz)或分贝(dB)
3.阻抗比(Impedance Ratio)/欧姆(Ω)
4.变压比(Turns Ratio)/无(通常以比例表示,如1:1、2:1)
5.插入损耗(Insertion Loss)/分贝(dB)
6.隔离电压(Isolation Voltage)/伏特(V)
7.直流电阻(DC Resistance,DCR)/欧姆(Ω)
8.工作温度范围(Operating Temperature Range)/摄氏度(°C)
9.插入损耗(Insertion Loss)/分贝(dB)
10.尺寸(Dimensions)/毫米(mm)或英寸(in)

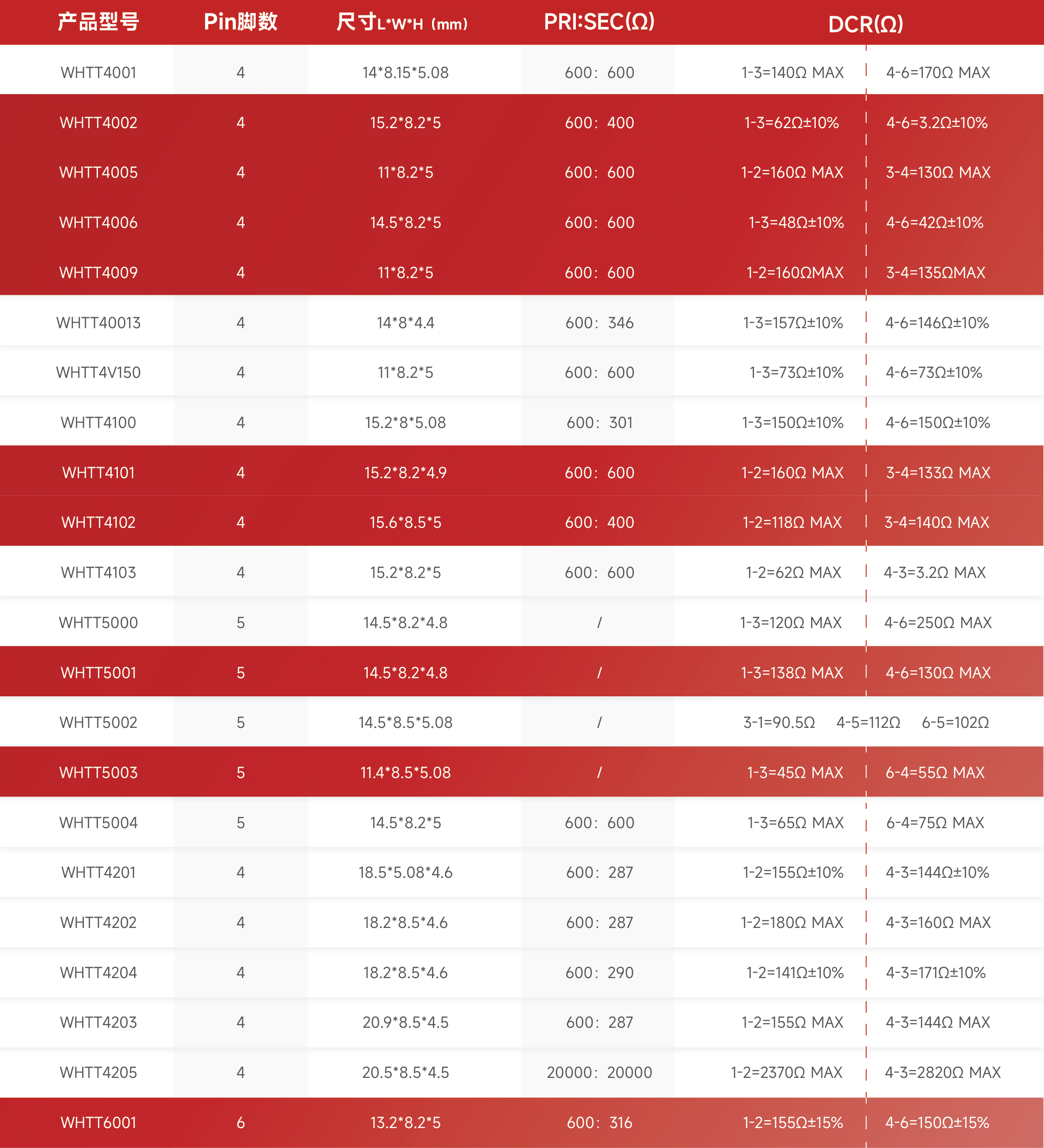

11.常规型号展示

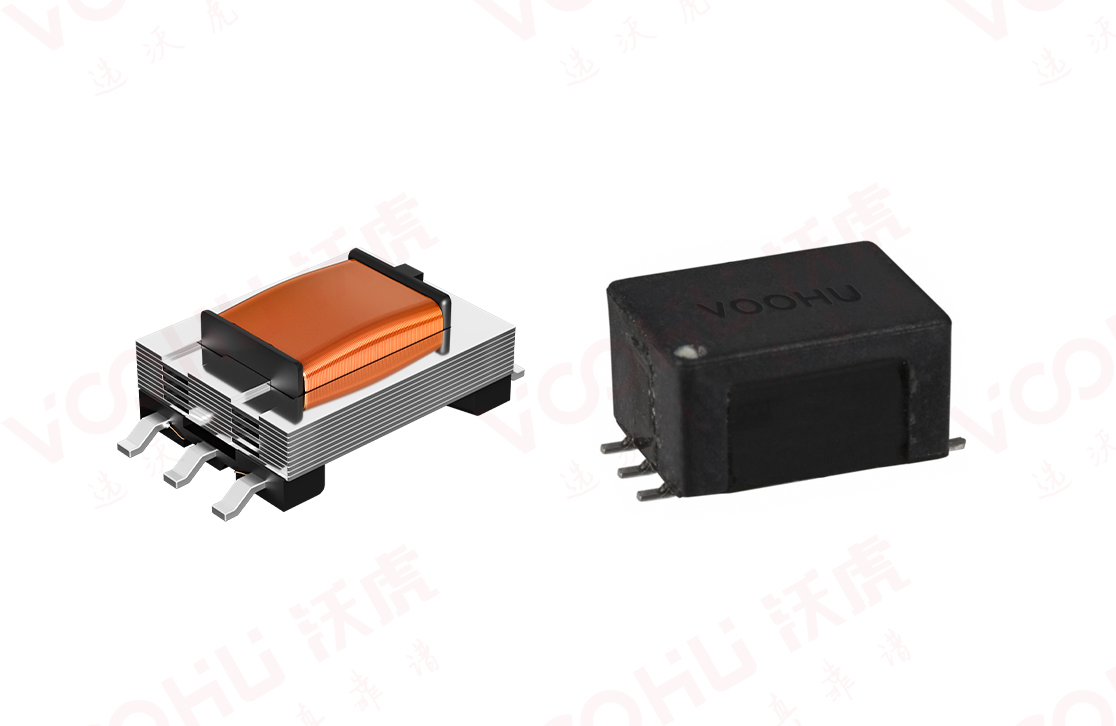

音频变压器介绍与应用领域
1.消费电子
2.专业音频设备
3.汽车电子
4.广播与通信
5.智能家居

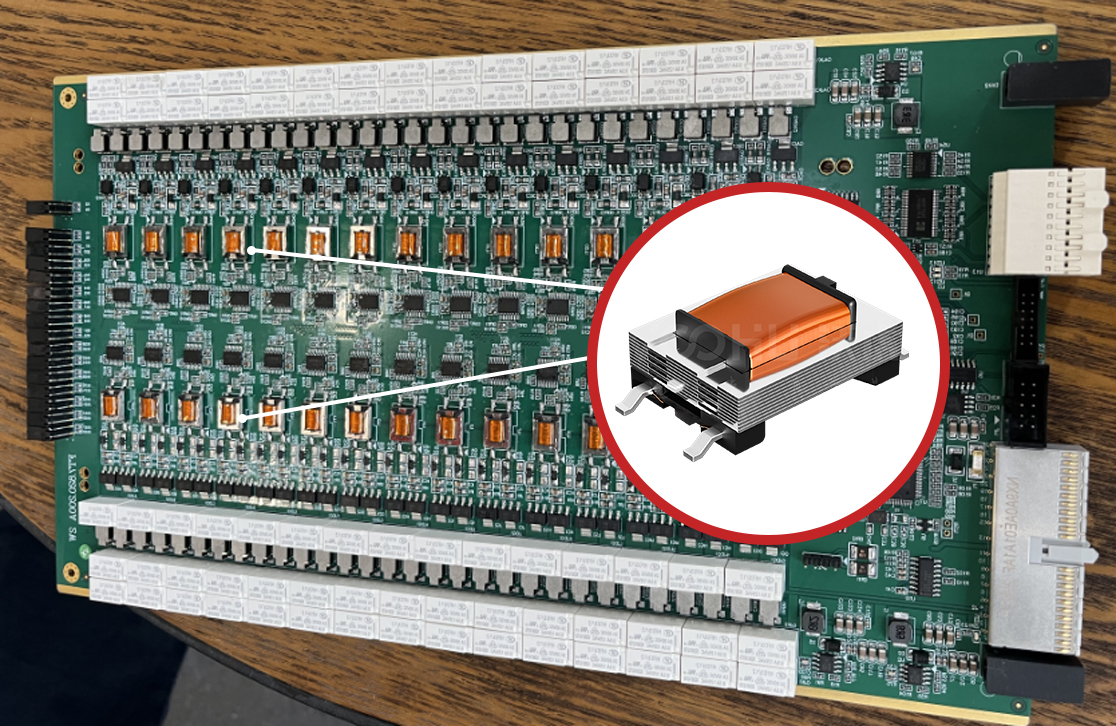

6.工业与医疗
7.乐器与音乐制作
8.教育与公共广播
