SFP笼子的EMI屏蔽设计：如何降低电磁干扰？

在高速通信系统中，电磁干扰（EMI）是影响信号完整性和设备稳定性的关键挑战之一。作为光模块的核心载体，SFP（Small Form-factor Pluggable）笼子的屏蔽设计直接决定了其抗干扰能力。尤其在5G、数据中心等高频应用场景中，如何优化SFP笼子的EMI屏蔽性能，已成为通信连接器设计的重中之重。

SFP笼子作为光模块与设备主板之间的接口，需在高频信号传输中同时应对两类干扰风险：

1. 内部干扰：光模块工作时产生的电磁波通过笼子缝隙泄漏，干扰其他元器件；

2. 外部干扰：外界电磁噪声通过接口侵入，导致信号误码率升高。

若屏蔽效能不足，轻则引发信号衰减，重则导致系统宕机。根据IEC 61967标准，通信设备需通过30MHz-6GHz频段的辐射发射测试，这对SFP笼子的屏蔽设计提出了严苛要求。

1. 高导电率材料选择

基材优选：采用不锈钢（SUS304）或铍铜（C17200）等高导电率金属，确保电磁波在屏蔽体表面形成涡流损耗；

表面处理：镀金（0.1-0.2μm）或镀镍（3-5μm），降低接触阻抗，增强高频屏蔽效能（SE≥60dB@1GHz）。

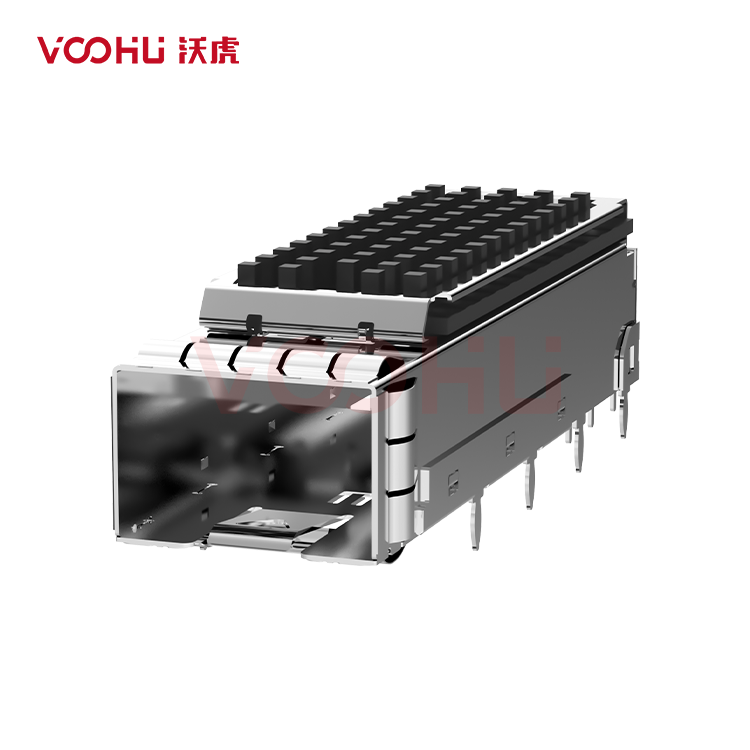

2. 一体化全封闭结构设计

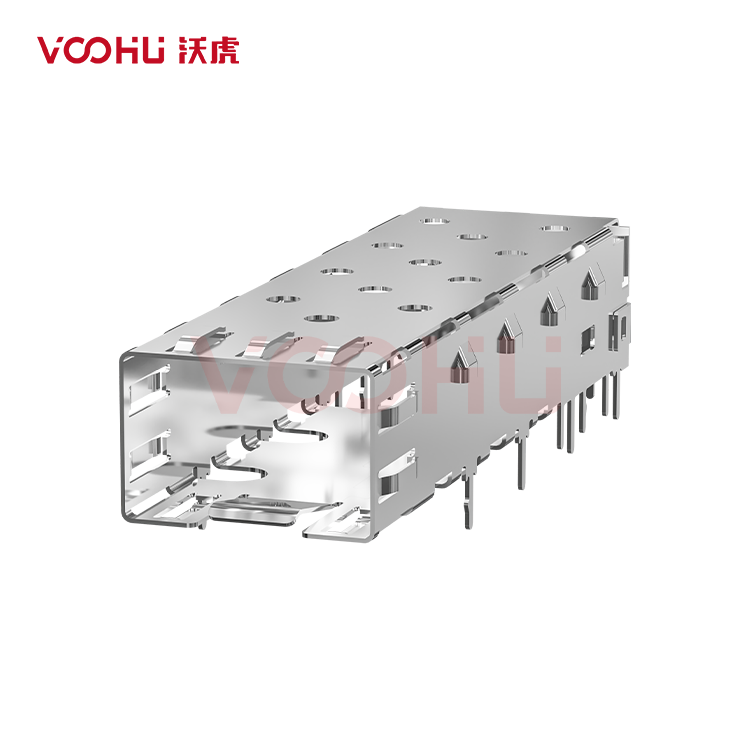

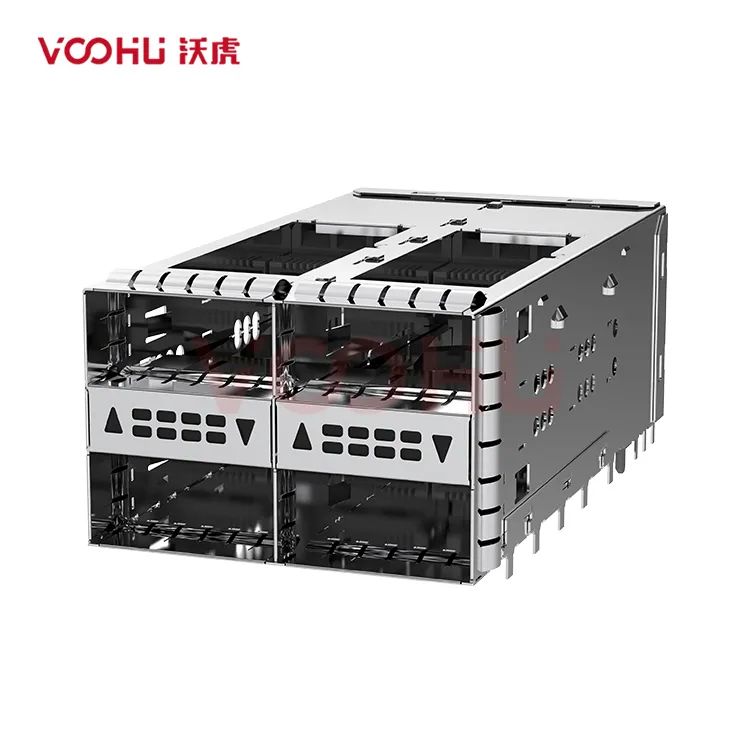

开孔尺寸控制：散热孔、装配孔需遵循λ/20原则（孔径＜最高频率波长的1/20），例如6GHz对应孔径需小于2.5mm；

屏蔽盖密封性：通过弹簧片或导电泡棉实现盖板与笼体的无缝压接，缝隙宽度控制在0.1mm以内。

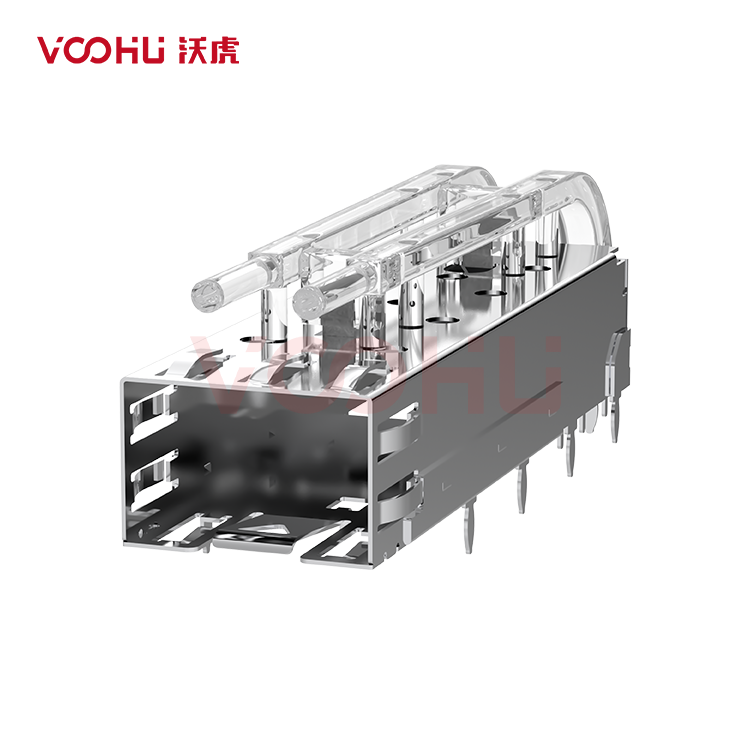

3. 多点接地与低阻抗路径

弹片接触设计：笼体两侧设置弹性接触点（≥4点/面），确保与PCB接地层的可靠连接（接触电阻＜10mΩ）；

接地焊盘优化：采用“井”字形或网格状焊盘布局，缩短接地路径，降低回流阻抗。

4. 避免腔体共振效应

结构仿真辅助：通过ANSYS HFSS或CST软件模拟腔体谐振频率，调整笼体长宽比例，避开工作频段（如5G的3.5GHz）；

吸波材料填充：在非关键区域涂覆铁氧体涂层，吸收特定频段杂散电磁波。

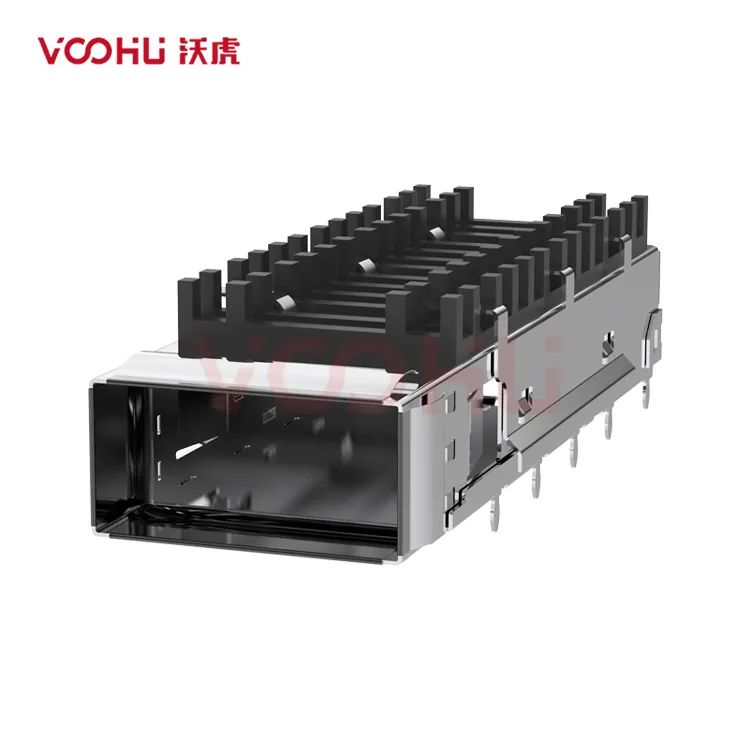

5. 散热与屏蔽的平衡

定向导热设计：在屏蔽盖内侧增加导热硅胶垫，将热量导向设备外壳，避免因开孔过多削弱屏蔽性能；

材料复合工艺：采用金属-塑胶一体化成型（LDS工艺），在局部非屏蔽区域嵌入绝缘材料，降低热耦合干扰。
