精选推荐：沃虎外围设计接口芯片选型指南

在硬件层面，PHY芯片是一种结合了模拟和数字技术的电路，它的主要任务是接收电信号或光信号这些模拟信号并进行解调和模数转换，再由MII的接口传递给MAC芯片。（MAC芯片则是一个完全由数字电路构成的芯片）


物理层负责制定数据传输和接收的具体规则，包括使用的电信号和光信号、线路的状态、时钟的同步、数据的编码方式以及所需的电路设计等。同时，物理层还为数据链路层的设备提供了一个标准的接口。承担这些功能的芯片，我们称之为PHY芯片。

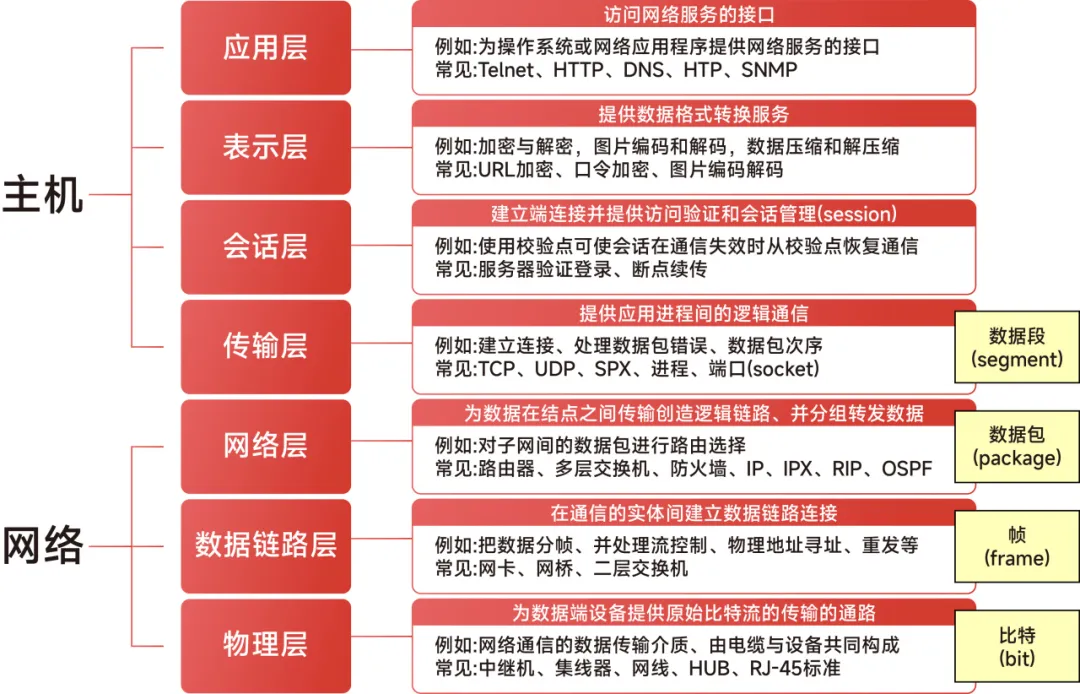

在网络通信的七层协议中，PHY芯片负责实现最底层的物理层功能，即数据的传输和接收。

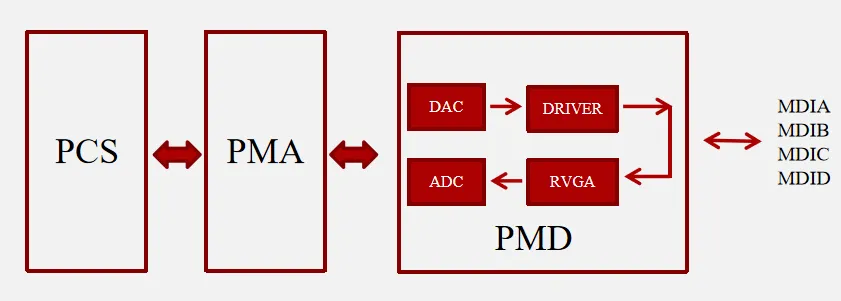

1.PHY  Architecture




在物理层技术中，PCS（物理编码子层）负责对数据进行编解码，同时识别网口的四组数据线的交叉特性和极性，以及它们之间的延迟误差。而PMA（物理介质链接子层）则专注于消除信号反射和串扰噪声，恢复接收信号的时钟频率，处理信号基线漂移，以及优化信道码间干扰。进一步地，PMD（物理介质相关子层）承担数模信号转换的任务，驱动网线端的100欧姆差分阻抗，过滤信道带外噪声，并实施回声抑制，以确保数据传输的稳定性和可靠性。

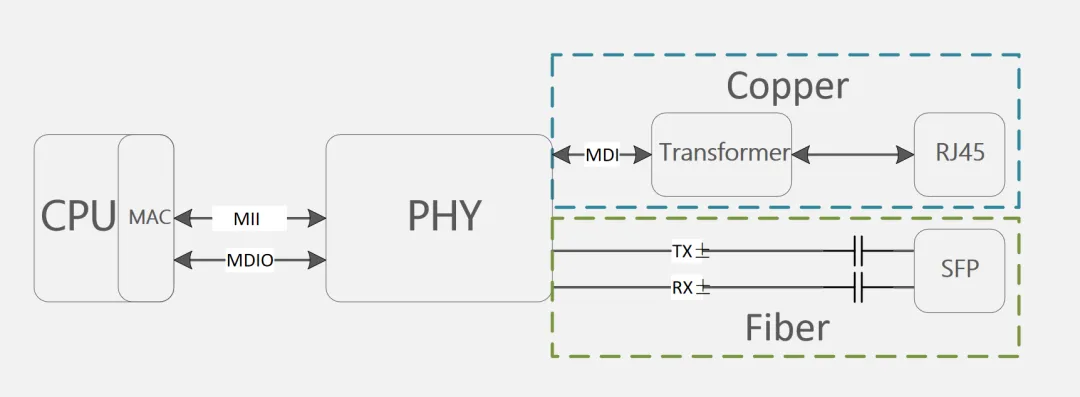

2.PHY in board




板载PHY的设计和实现是网络技术的重要组成部分，它直接影响着网络设备的性能和可靠性。随着网络技术的发展，PHY也在不断地更新换代，以支持更高的数据传输速率和更广泛的应用场景

3.Application Block

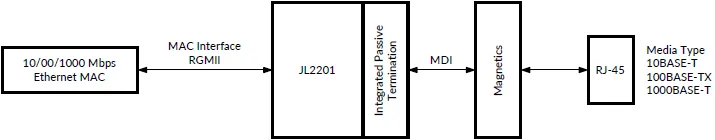

RGMII to Copper Application

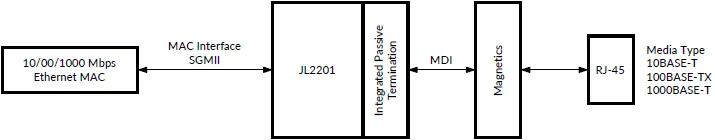

SGMII to Copper Application

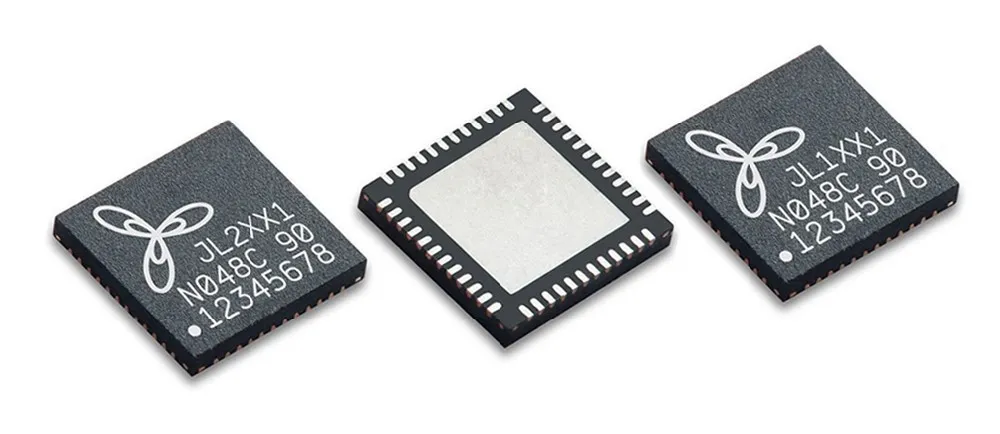

PHY Transceiver作为以太网外围电路的核心器件，更需要根据实际应用来选择合适的PHY芯片。

---

沃虎电子与景略科技达成战略合作，结合双方技术、市场和客户服务优势，为客户提供更加优质解决方案。接下来，我将为您详细解读沃虎电子外设接口芯片的精选指南，助您精准选型，提升设备性能。

---

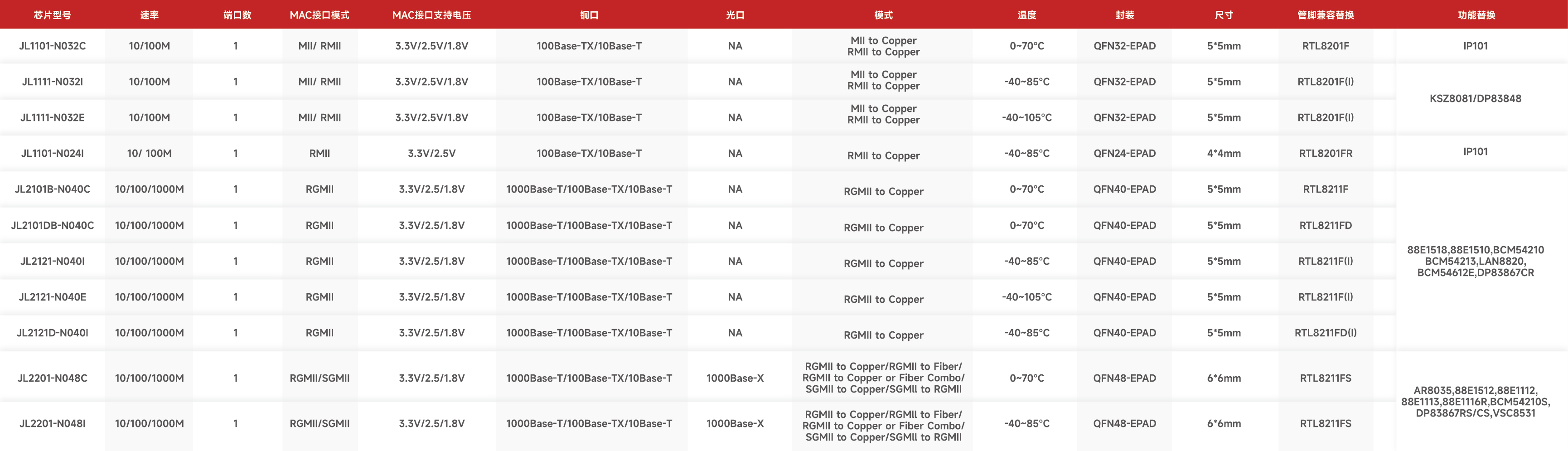

PHY产品选型表

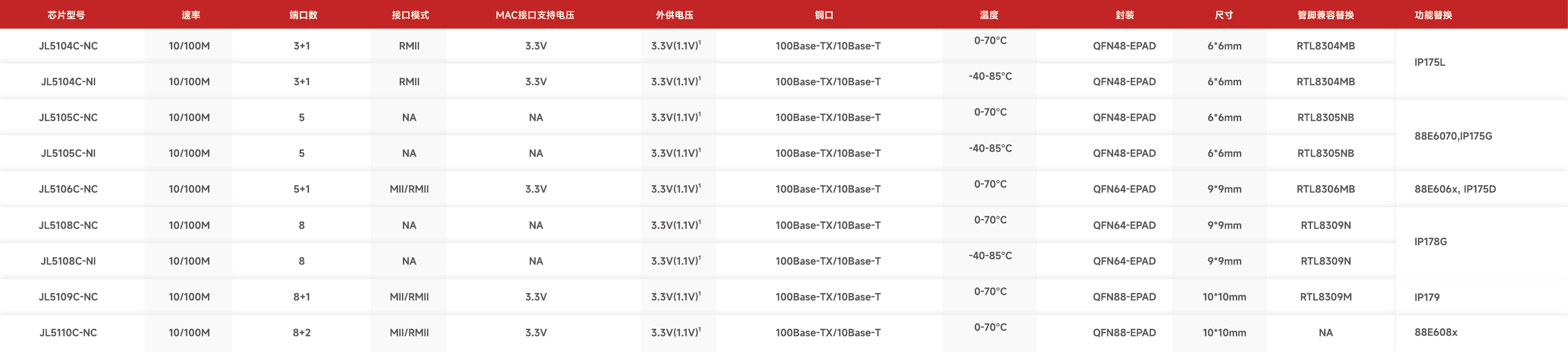

百兆switch产品选型表

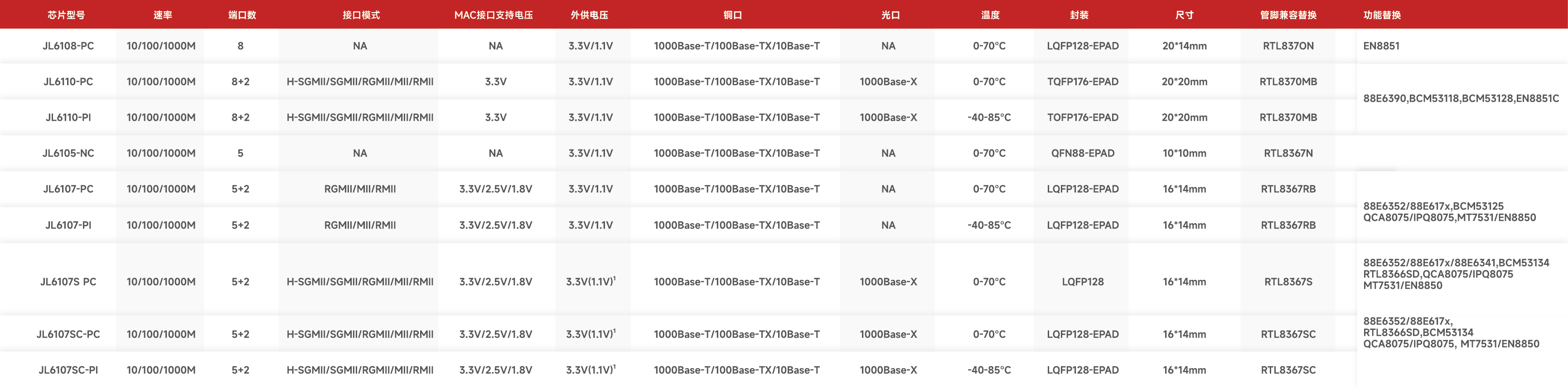

千兆switch产品选型表




随着互联网技术的持续创新和应用需求的演变，PHY芯片的发展也将不断推进和完善。我们有充分的信心预见，在未来的网络通信世界里，PHY芯片将扮演更为关键的角色。
