电口（RJ45）接入以太网的必备元器件选型及设计原则

电口（RJ45）接入以太网的必备元器件选型及设计原则

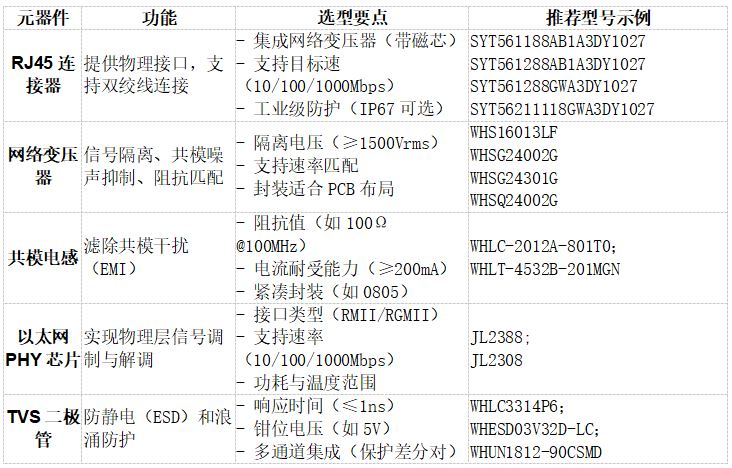

一、必备元器件及选型

二、接线与布线基本原则

1. 信号完整性设计

• 差分对走线：
• 差分线（如TX+/TX-、RX+/RX-）严格等长（长度差≤5mil）。
• 保持差分阻抗100Ω（通过PCB叠层计算线宽/间距）。
• 避免直角走线，使用45°或圆弧拐角以减少反射。
• 隔离敏感区域：
• 网络变压器和PHY芯片的模拟区域与数字电路（如MCU）分区布局。
• 使用地平面分割，并通过单点连接避免地环路干扰。

2. 电源与接地设计

• 独立电源域：
• PHY芯片的模拟电源（AVDD）与数字电源（DVDD）通过磁珠或0Ω电阻隔离。
• 使用低噪声LDO供电（如3.3V/1.2V），避免开关电源干扰。
• 去耦电容布局：
• 在PHY芯片每个电源引脚附近放置0.1μF陶瓷电容，并在电源入口加10μF钽电容。

3. 防护与滤波设计

• ESD与浪涌防护：
• TVS二极管紧靠RJ45接口，确保泄放路径最短（优先保护差分线对）。
• 网络变压器需满足IEC 61000-4-5浪涌防护标准（如2kV浪涌耐受）。
• 共模噪声抑制：
• 共模电感靠近网络变压器输出端，与滤波电容（如1nF）形成π型滤波网络。

4. PCB布局规范

• 接口区域布局：
• RJ45连接器、网络变压器、共模电感、TVS二极管集中布局在板边，远离高频数字电路。
• PHY芯片尽量靠近网络变压器（差分走线长度≤2英寸）。
• 地平面处理：
• 网络变压器下方保持完整地平面，避免分割。
• 模拟地（PHY区域）与数字地通过磁珠或0Ω电阻单点连接。

5. 散热与可靠性

• 散热过孔：
• 在PHY芯片和网络变压器下方添加散热过孔（填充导热膏），尤其是千兆高功耗场景。
• 工业级防护：
• 选用宽温元器件（-40°C~85°C），并在接口处涂覆三防漆（防潮、防腐蚀）。

三、典型接线与布线示例

千兆以太网电口设计（RGMII接口）

RJ45接口 → 网络变压器 → 共模电感 → TVS阵列

                ↓

              PHY芯片（DP83822）

                ↓（RGMII）

              MCU/FPGA

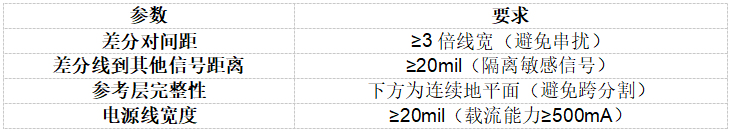

关键布线参数

四、常见设计错误与规避

• 网络变压器方向错误：
• 确保变压器初级（线缆侧）与次级（PHY侧）正确连接，避免信号反向。
• 阻抗不匹配：
• 使用PCB阻抗计算工具（如Polar SI9000）验证差分线阻抗。
• 地环路干扰：
• 禁止在模拟区域和数字区域之间随意跨接接地。

五、总结

电口以太网设计的核心是信号完整性、电源纯净度与防护可靠性：

• 选型：优先选择集成网络变压器的RJ45连接器，搭配低功耗PHY芯片。
• 布线：严格管控差分对等长、阻抗及隔离，避免噪声耦合。
• 防护：TVS管和网络变压器形成双重防护，满足工业环境要求。

通过以上设计，可确保电口以太网在复杂环境中稳定运行，支持10/100/1000Mbps自适应速率。
